概述

根据工程的技战术要求和电气、通风、给排水等专业的施工图设计，结合多年来从事人工程智能化系统设计和建设的成功经验，以高效、可靠、经济为总目标，我们制定了本工程智能化系统的方案，目的是通过构建一个统一的平台，实现整个工程的三防、控制和管理的一体化，提高工程的日常维护水平和作战保障能力。设计原则是功能完善、技术先进、操作简单、维护方便，且节约经费。该系统性能稳定可靠，技术先进且智能化程度高，功能齐全且易扩充，人机接口友好，并具有自主知识产权，便于系统的维护和升级，信息安全有保障。



一、分布式指挥所特点

分布式人防指挥所的核心是“物理分散、网络联动”，必须构建高可靠、一体化的通信平台，实现数据、信息的互联互通和相互备份。本方案中每个分区的控制网络和控制功能相对独立，但每个分区又兼作另外两个分区的控制信息备份。



二、功能简介

     （一）射线和毒剂报警监测

     （二）通风空调系统监控及空气质量监测，包括：

                (1)进排风机的监控

                (2)风管上各电动阀门的监控

                (3)工程内外空气压差的监测与显示

                (4)空调机组远程监控

                (5)空调品质等环境参数监测

        (三)    水位、水温监测

        (四)    污水泵监控

        (五)   发电机组的远程控制

        (六)   高低压配电柜监测

        (七)   主要供配电回路电气参数监测

        (八)油位监测



 三、智能照明监控

本工程采用智能照明控制系统。照明控制总线与三防控制系统共用一条总线，是标准开放的总线技术。可实现各种照明控制方式：灯光开关控制、分散集中控制、远程控制、与其他设备系统的联动控制等，控制方式方便、灵活、易于修改、易于操作、易于维护，可有效地节约能源，提高管理人员的控制效率。本设计主要实现整个工程走廊、通道等公共空间的智能照明监控。使用一根总线将各个区域的控制箱连在一起，实现智能控制。在两个口部安装智能照明控制面板，当人员进入工程或者走出工程时开启或者关闭响应的照明回路。每个区域可独自运行，不需要控制主机进行干预。智能照明控制系统与设备自动化系统连接和集成，可在设备监控主机上实现所有公共区域的照明监控。



四、电控防护门、电控防护密闭门及电控密闭门的控制

当隔绝通风方式下关闭所有电控防护门、电控防护密闭门及电控密闭门，并对电控门上锁，禁止任何人员出入；转入滤毒通风方式后，电控门解除锁定状态，系统保证任何时候只能开启一道电控门；清洁通风方式下，执行正常逻辑，即开门申请按钮按下后开启电控门，关门申请按钮按下后关闭。上图为某工程的电动门监控画面。



五、 三防自动转换控制，包括：

       (一)   三防联锁控制

系统根据三防报警主机的报警信号，以及防化值班室（或中控室）的三防报警按钮状态，当工程受到核、化、生袭击或在手动按下报警按钮后，根据“清洁式、滤毒式和隔绝式”三种通风方式的要求和预先设定的控制逻辑，远程控制相应的设备运行与停止，实现三种通风方式的自动转换。

      (二)   三防报警信息显示

在口部最内侧密闭门内、防化化验室、电站配电室、作战指挥室等位置设置三防状态指示与报警装置，显示当前三防通风方式，让相关人员及时了解当前工程所处的通风方式。当通风方式改变时，进行相应的报警提示。



六、设备自动巡检系统软件

设备自动巡检系统采用计算机代替人来进行设备巡检，工程中的设备能在规定的时间按照规定的过程定期进行动作，巡检故障的设备能及时通知给工程维护人员并进行处理，并能根据故障类型自动给出故障原因和维修方案，能显著提高工程内设备的完好率。具体的实现功能包括：

设备巡检：自定义巡检设备的列表，定义巡检周期，巡检耗时，生成巡检报告，巡检完后应回到初始状态。

设备运行时间累计：自动累计设备的运行时间，包括每次设备的启停时间、运行时间、总运行时间，生成设备运行报告。

设备信息：包括厂家，安装位置，设备型号，参数等。

维修管理：维修录入，维修查询。此系统的存在使得智能化系统具有高附加值，根本性了提高作战保障能力和工程维护水平。

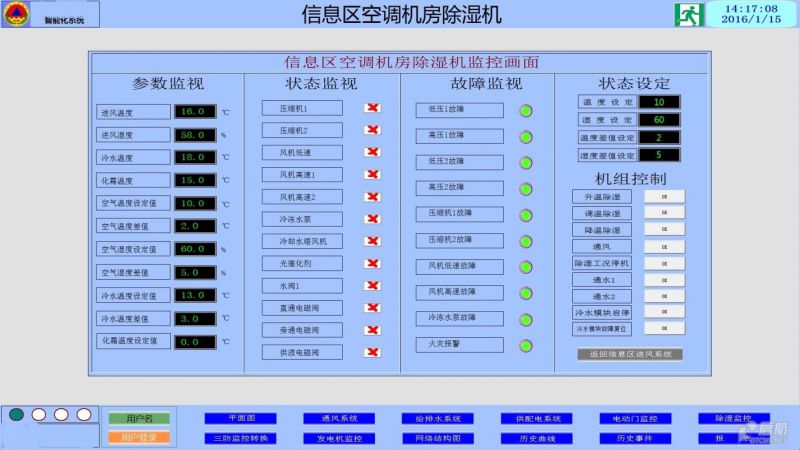

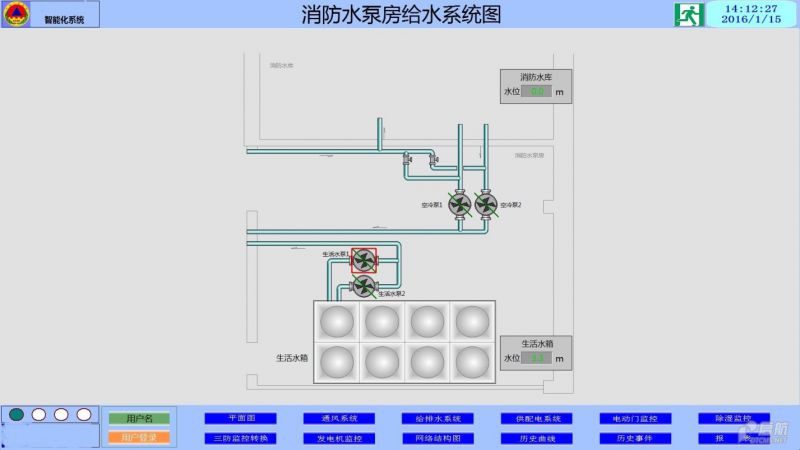

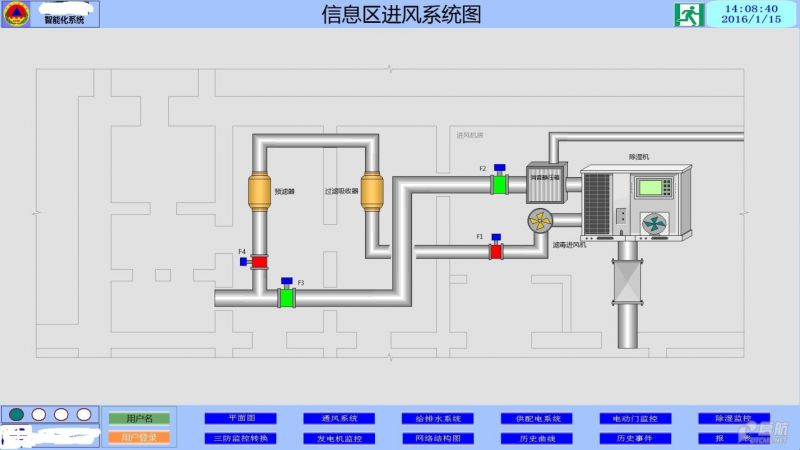

七、相关页面展示：
